Cartographie des Points Singuliers en Usine : Vannes, Brides, Échangeurs et Turbines à Isoler d’Urgence
Où se cachent les déperditions majeures de vos installations ?
Dans une chaufferie industrielle, les tuyaux droits ne représentent que 40% des surfaces de dissipation. Ce sont les points singuliers complexes (robinets, brides, séparateurs et corps de pompes) qui concentrent jusqu’à 60% des pertes calorifiques totales.
1. Le constat thermique des galeries techniques
Lorsqu’on réalise un audit thermographique infrarouge dans un complexe industriel en Algérie (pétrochimie à Skikda, agroalimentaire à Rouiba ou cimenterie à Chlef), la caméra thermique révèle un phénomène saisissant : tandis que les conduites rectilignes apparaissent en bleu ou vert (bien isolées), les vannes, filtres et brides s’illuminent en rouge incandescent à plus de 180°C.
Ces éléments constituent ce que la thermodynamique industrielle nomme les points singuliers : des composants indispensables au fonctionnement des circuits, mais dont la forme géométrique complexe décourage les méthodes d’isolation classiques.
2. Les équipements prioritaires pris en charge par MATIZOL
Grâce à son Bureau d’Études et à ses logiciels de modélisation 3D, MATIZOL confectionne des matelas thermoformés sur mesure pour l’ensemble du spectre de la robinetterie industrielle :
- Vannes d’arrêt et de sectionnement (DN15 à DN600+) : Vannes à opercule, robinets à soupape, vannes quart de tour à boisseau sphérique et vannes à papillon.
- Organes de sécurité et détente : Soupapes de décharge, détendeurs de pression vapeur, réducteurs et régulateurs thermostatiques.
- Organes de filtration et purge : Filtres en Y, filtres à paniers, pots de purge et purgeurs automatiques de condensats.
- Assemblages et raccordements : Paires de brides soudées ou folles, brides d’adaptation et manchettes de compensation.
- Échangeurs thermiques démontables : Échangeurs à plaques (matelas enveloppant toute la baie de serrage sans bloquer les tirants d’ouverture).

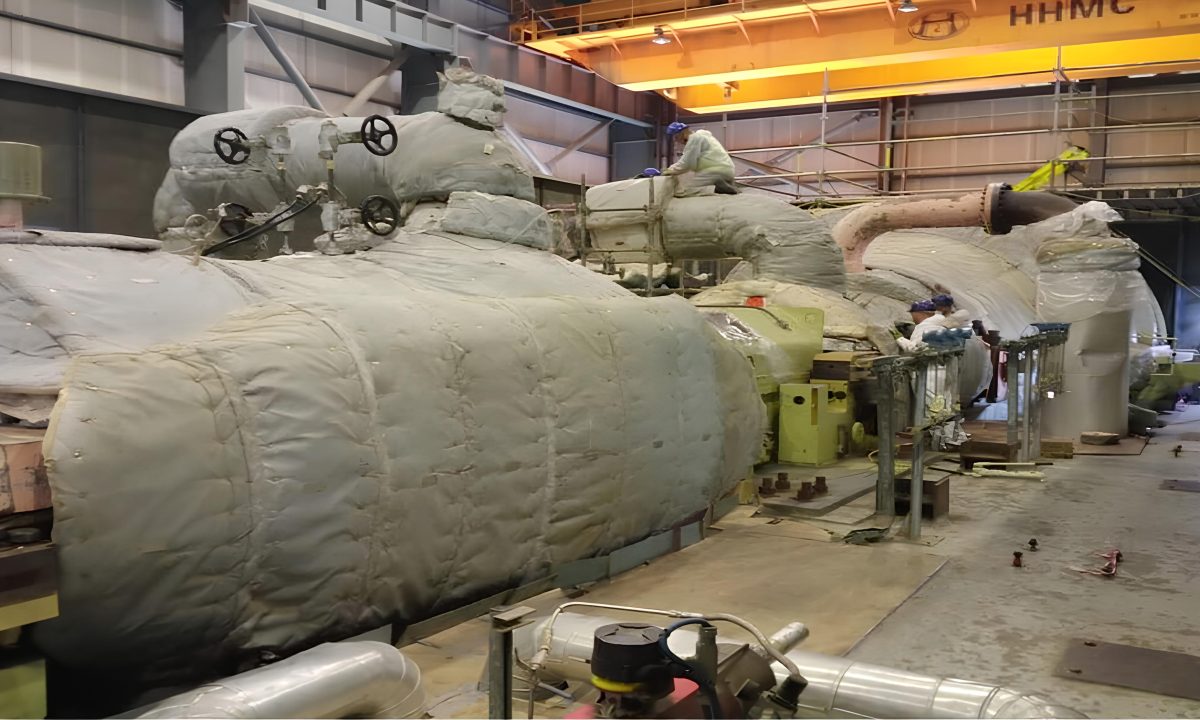

- Équipements haute énergie : Turbines à gaz et à vapeur (centrales SPE/Sonelgaz), collecteurs d’échappement et corps de chaudières industrielles.
3. L’équivalence frappante en mètres de tuyaux nus
Pour mieux visualiser l’ampleur du gaspillage, les ingénieurs utilisent souvent la règle de l’équivalence thermique :
- Une paire de brides DN100 nue dissipe autant de chaleur que 1,5 mètre linéaire de tuyauterie non isolée.
- Une vanne d’arrêt DN100 nue équivaut thermiquement à 4 mètres linéaires de tuyau nu !
Dans une chaufferie comptant 40 vannes et 80 paires de brides non isolées, c’est exactement comme si votre usine laissait plus de 280 mètres de tuyauterie vapeur à nu exposés aux courants d’air !
Inventoriez vos points singuliers avec un expert MATIZOL
Recevez notre grille d’inventaire technique ou sollicitez un relevé sur site partout en Algérie.
